Szczegóły Produktu:
|
|
| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | BT |
| Orzecznictwo: | ISO9001/CE |
| Numer modelu: | BT-2113B |
|
Zapłata:
|
|
| Minimalne zamówienie: | 1 ZESTAW |
| Cena: | USD350000 |
| Szczegóły pakowania: | Drewniane pudło |
| Czas dostawy: | 90 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | jeden zestaw na 90 dni |
|
Szczegóły informacji |
|||
| Moc: | AC380V 50/60HZ 16KW | Ciśnienie powietrza: | 0,4-0,8 MPa |
|---|---|---|---|
| Interfejs komunikacyjny: | RS485 | Nadaje się do komórek: | Dostosowane |
| Opcjonalne wyposażenie: | 5OK 1NG | Wymiary: | L14500*S1500*W1680MM |
| Waga: | 3500 kg | Gwarancja: | 2 lata |
| Podkreślić: | Linia do produkcji akumulatorów 21700,Linia do produkcji akumulatorów 32650,Linia do produkcji akumulatorów CCD |
||
opis produktu

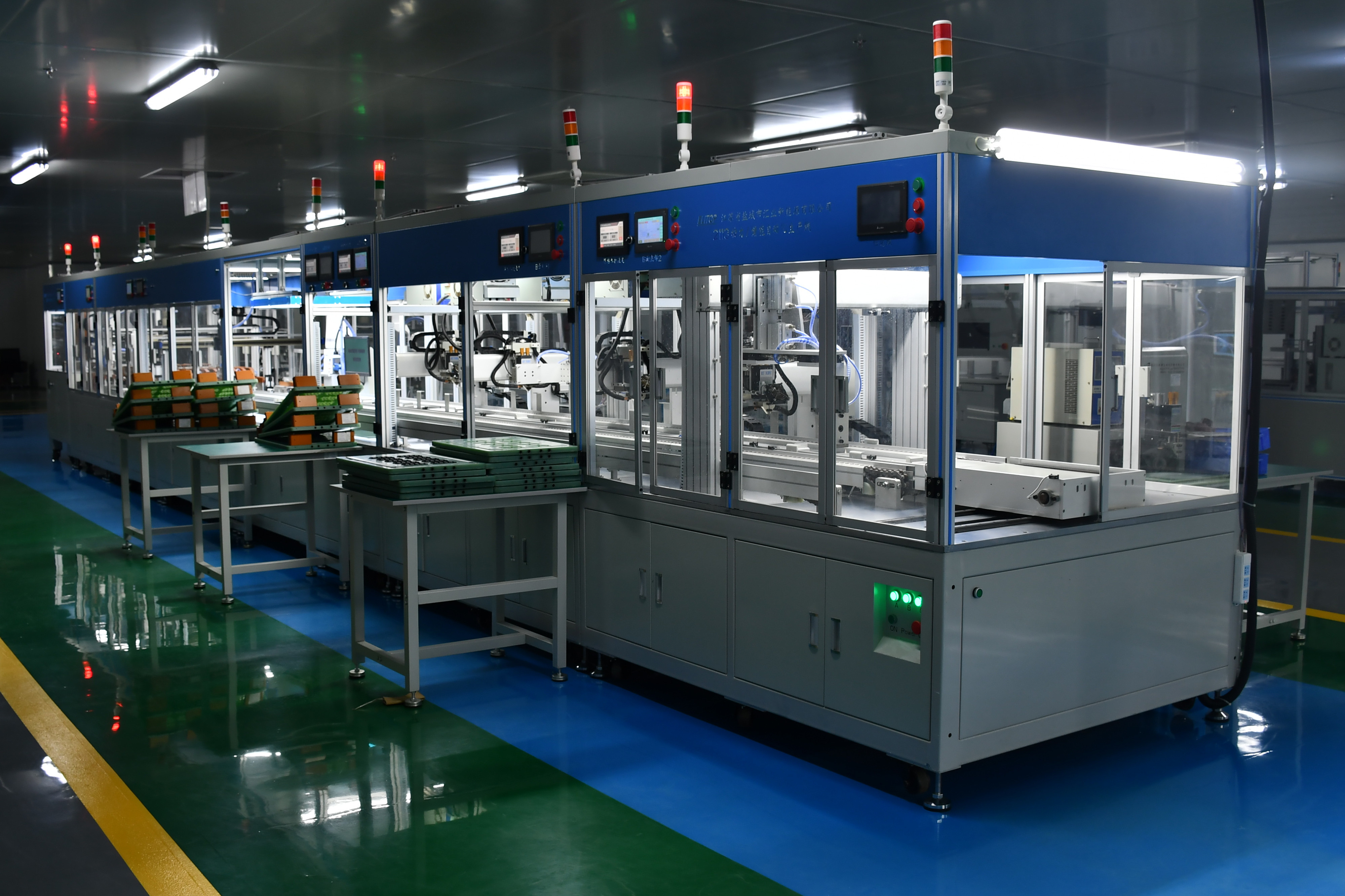

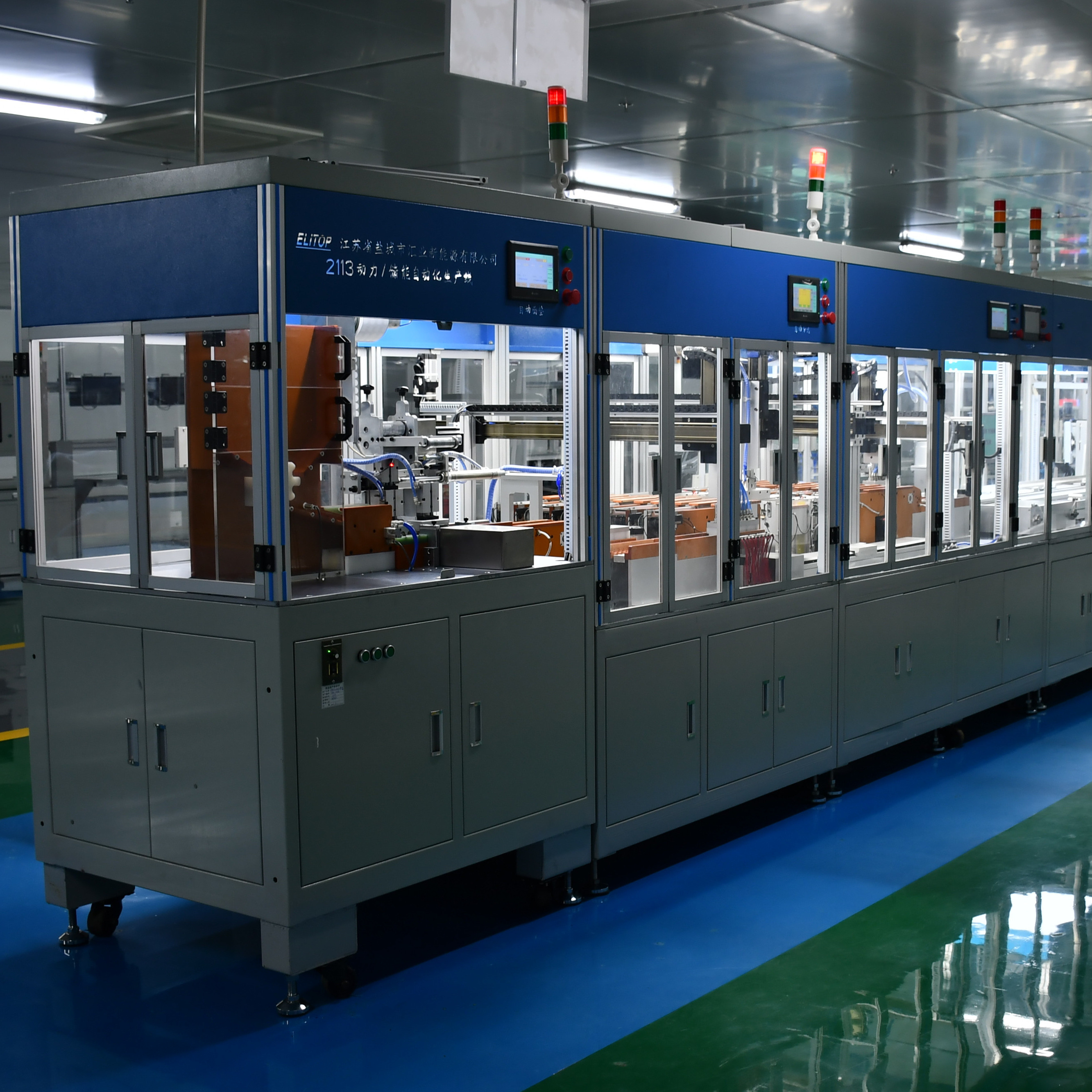

W pełni automatyczna linia montażowa akumulatorów
Zakres wyposażenia
BT - 2113B Automatyczna linia produkcyjna akumulatorów litowo-jonowych 18650/21700/32650 Cylindryczne magazynowanie energii / zasilanie stosowane głównie w modułach akumulatorów samochodowych.W pełni zautomatyzowana produkcja akumulatorów zasilających, akumulatorów do magazynowania energii, akumulatorów do elektronarzędzi i akumulatorów do innych zastosowań.
Cechy
1. Dostosowane do komórek typu 18650/21700/26650/32650.
2. Potrzebni są tylko trzej operatorzy od ogniwa pudełkowego do spawanego zestawu akumulatorów.
3. Opcjonalna funkcja skanowania komórek, ustaw dane komórki w uchwycie lub kombinacji baterii, dane baterii można śledzić.
4. Używanie 4-osiowego robota Yamaha automatycznie do wspornika, stabilne i niezawodne działanie.
5. Zastosuj identyfikację dodatniej i ujemnej polaryzacji ogniw CCD serii Hikvision, aby upewnić się, że nie występuje zjawisko błędu polaryzacji, gdy ogniwo wchodzi do wspornika.
6. Wydajność produkcji: 5000-6000 sztuk / godz
Proces pracy
Automatyczne pudełkowane komórki (10 * 10) automatyczne podawanie → automatyczne wklejanie papieru izolacyjnego → automatyczne skanowanie kodu → automatyczne sortowanie (10 stopni OK, One NG) → automatyczne sortowanie komórek → automatyczne skanowanie kodu → robot do wspornika → CCD wizja pozytywna i negatywna → czyszczenie laserowe A → odwracanie formy 1 → zgrzewanie punktowe A 1 → zgrzewanie punktowe A 2 → odwracanie formy 2 → zgrzewanie punktowe B 2 → zgrzewanie punktowe B 2 → automatyczne Zdejmij górną pokrywę → automatycznie wyjmij baterię → linia montażowa pół -gotowe produkty bateryjne (kontrola wyglądu zgrzewania punktowego → mocowanie materiałów pomocniczych → połączenie płyty ochronnej → kształtowanie → kompleksowe badanie wydajności i inne stanowiska)
parametry techniczne
BT - 2113B Automatyczna linia produkcyjna akumulatorów litowo-jonowych 18650/21700/32650 Cylindryczne magazynowanie energii / zasilanie
| Automatyczne karmienie komórek |
|
Zasilanie: AC220V ± 10% 1KW 50 HZ ± 10% Źródło powietrza: 0,4-0,8 mpa, bez mgły wodnej, bez zanieczyszczeń Komórka pudełkowa jest pakowana w 10 * 10 kartonów, maksymalnie 5 pudełek na raz Pudełko jest pakowane w 12*15 kartonów, maksymalnie 4 pudełka na raz Zastosuj górną srebrną szynę prowadzącą z Tajwanu Moc przesunięcia komórki: silnik krokowy/silnik zwalniający Układ sterowania: programator PLC XC2-24T-E Interfejs operacyjny: kolorowy wyświetlacz TG-765-UT, łatwy w obsłudze Cylinder: Attec /SMC/XINCHENG Pneumatyczne elementy sterujące: ATech /SMC/ Tiangong/Pneumatic Like Urządzenie indukcyjne: tajwan LIKE/Adeke//Omron/Keenshi Wydajność produkcji: ponad 4500 SZTUK/H Główne FUNKCJE: RĘCZNIE UMIEŚĆ komórkę w pudełku na linii montażowej pudełka, automatycznie wprowadź pozycję komórki i wepchnij puste pudełko do pudełka do przechowywania. Komórki w kartonach są automatycznie usuwane i przenoszone na linię automatycznego maszyna do poduszek powierzchniowych, która jest kompatybilna z różnymi średnicami pudełek do pakowania ogniw elektrycznych 21/18 |
| Automatyczne wklejanie papieru izolacyjnego |
|
Zasilanie: AC220V ± 10% 1,6 kW 50 HZ ± 10% Źródło powietrza: 0,4-0,8 mpa, bez mgły wodnej, bez zanieczyszczeń Zastosuj 4-pinowy mechanizm amortyzujący, aby poprawić wydajność Zastosuj silnik konwersji częstotliwości i podkładkę wykrawającą CAM, aby zapobiec uszkodzeniu baterii Japońska matryca ze stali szybkotnącej, projektowana żywotność 5 lat Automatyczne przewijanie materiałów odpadowych Zastosuj srebrną szynę prowadzącą z Tajwanu, pręt ołowiany Niższy silnik komórkowy przyjmuje silnik redukcji siły Tajwanu Moc manipulatora: silnik krokowy/serwosilnik z zamkniętą pętlą Moc przesunięcia komórki: silnik krokowy Układ sterowania: programator PLC XD-42T-E Interfejs operacyjny: kolorowy wyświetlacz TG-765-UT, łatwy w obsłudze Wbudowany system sygnalizacji awarii (zgodnie z monitem o usunięcie usterki) Automatyczny alarm braku papieru jęczmiennego górskiego Ilościowe przypomnienie o czyszczeniu matrycy Cylinder: Attec /SMC/XINCHENG Pneumatyczne elementy sterujące: ATech /SMC/ Tiangong/Pneumatic Like Urządzenie indukcyjne: tajwan LIKE/Adeke//Omron/Keenshi |
| Tester podczerwieni |
|
Moc testowa: gwiazda pneumatyczna Cylinder: Attec /SMC/XINCHENG Pneumatyczne elementy sterujące: ATech /SMC/ Tiangong/Pneumatic Like Urządzenie indukcyjne: tajwan LIKE/Adeke//Omron/Keenshi Wydajność testu: powyżej 4500 sztuk/godz Model igły testowej: KS-100A3000 Żywotność igły testowej: 600 000 razy Główne funkcje: napięcie pojedynczej komórki testowej i rezystancja wewnętrzna, poprzez przesunięcie serwomotoru, przetestuj 10 komórek, od mechanizmu zmiany komórki do mechanizmu potrójnej zmiany 1, dane testowe w zakończonym kodzie przemiatania i powiązanie kodu kreskowego komórki, baza danych do przechowywania Model testera: HIOKI BT3562 opcjonalnie krajowy HK3560 Kanał testowy: kanał 1 Dokładność odczytu napięcia: plus lub minus 0,02 MV Dokładność odczytu rezystancji wewnętrznej: plus lub minus 0,2 Hao Powtarzane testy są spójne Dane testowe w kodzie przemiatania zakończone i powiązanie kodu kreskowego komórki, przechowywane w bazie danych Wydajność testu: 5000 sztuk/godz |
| Automatyczne skanowanie | |
Kod przemiatania Honeywell/Genz/HiKVision Niestandardowe źródło światła służy do zapewnienia dokładności odczytu kodu System identyfikacji: niezależne badania i rozwój firmy Bicester Szerokość kamery: w granicach 300*150 MM Urządzenie wykonawcze: komputer przemysłowy, oryginalny system WIN7 Główne funkcje: Sanlian shift 1, zamiata baterie do kodu, uruchamia przekładnię napędu silnika krokowego, baterie zgodnie z ruchem wskazówek zegara, aby odczytać wiązanie danych kodu kreskowego, nie czytać kodu kreskowego i testować negatywne zdania są złe, dane testowe w uzupełnieniu kodu i akumulatory wiązanie kodów kreskowych, baza danych sklepu, dokowanie systemu MES ze stroną a, nie zamiataj jardów, a funkcję jardów można zablokować, 11 zestawów przekładni zębatych, z gumowym pierścieniem zwiększającym tarcie na rdzeniu, aby zapewnić normalny obrót rdzenia, normalny odczyt, uniwersalne ogniwa 18650 i 21700 Wydajność skanowania: ponad 3500 SZTUK/H |
| Automatyczne sortowanie |
|

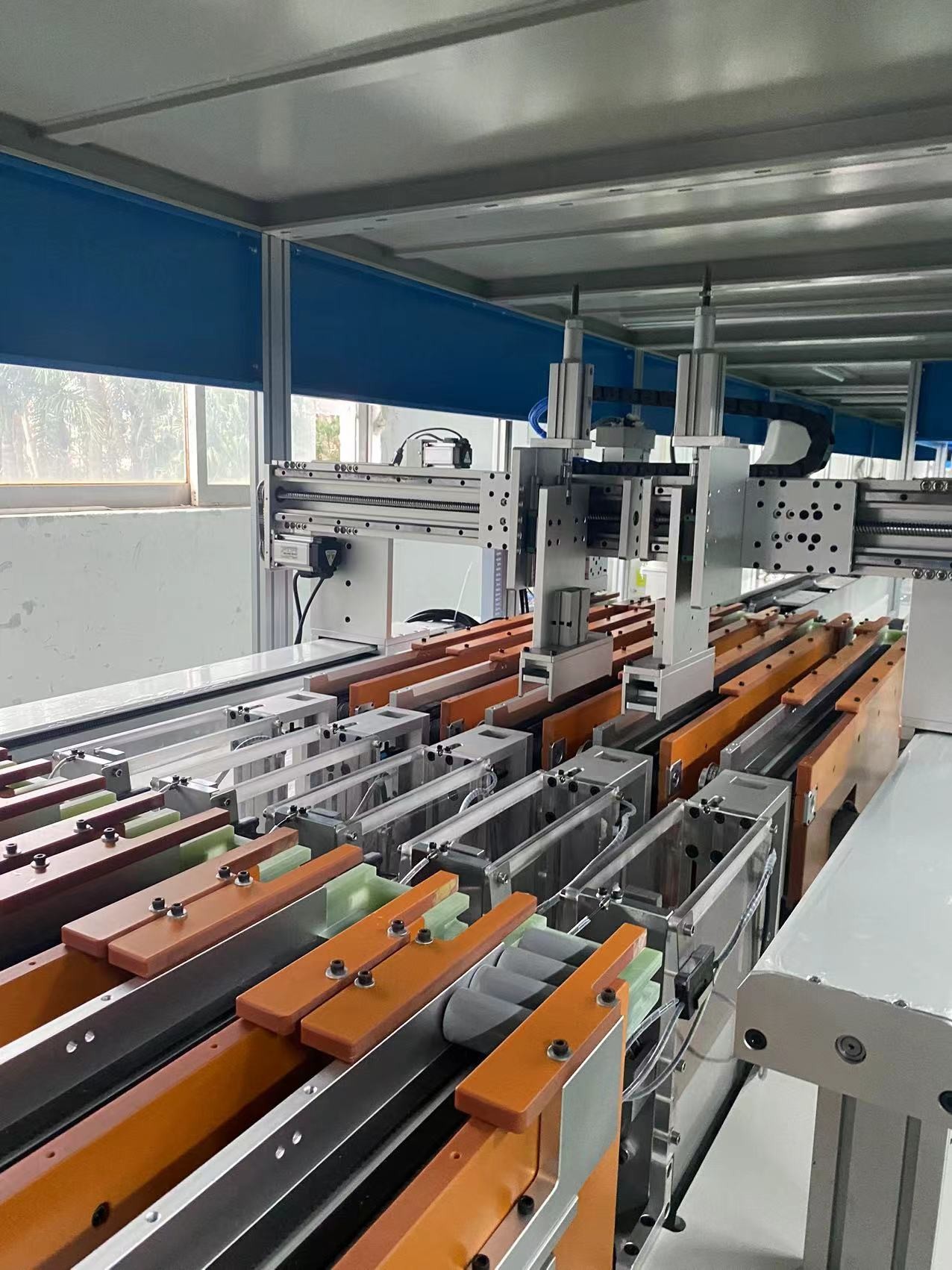

Zastosuj srebrną szynę prowadzącą z Tajwanu, pręt ołowiany Automatyczna moc manipulatora zębatego: serwosilnik 2-osiowy 400W Moduł: 2 osie Jest stabilny i niezawodny, aby chwycić 10 SZTUK ogniwa elektrycznego jednocześnie i przyjąć cylindryczny teleskopowy magnes stały System sterowania: programator PLC serii XD Czujnik: tajwan LIKE/ Actek /SMC/ Phenom/Airtek Interfejs operacyjny: kolorowy wyświetlacz TG-765-UT, łatwy w obsłudze Główne FUNKCJE: ZGODNIE Z zakresem ustawionej rezystancji wewnętrznej napięcia, umieść ogniwo w odpowiednim gnieździe rurociągu, ogniwa 18650 i 21700 są uniwersalne Użyj 3 synchronicznych przekładni pasowych Moc transmisji: silnik reduktora 25 W Czujnik: tajwan LIKE/ Actek /SMC/ Phenom/Airtek Liczba straganów: 5 ok. straganów Linia montażowa jest podzielona na zasilanie i rozładowanie komórek Poziom rozładowania ogniwa wyposażony jest w automatyczny mechanizm mocujący, który otwiera się samoczynnie po wyjęciu ogniwa Ogniwa 18650 i 21700 są uniwersalne |
| Podnoszący mechanizm przechowywania komórek |
|
Zasilanie: AC220V ± 10% 1,6 kW 50 HZ ± 10% Zastosuj srebrną szynę prowadzącą z Tajwanu, pręt ołowiany Siła podnoszenia: Silnik reduktora hamulca Pojemność magazynowa: 18650 około 240 sztuk, 21700 około 180 sztuk Prędkość podnoszenia: 8MM/SEK System sterowania: programator PLC serii XD Czujnik: tajwan LIKE/ Actek /SMC/ Phenom/Airtek Interfejs operacyjny: kolorowy wyświetlacz TG-765-UT, łatwy w obsłudze Ogniwa 18650 i 21700 są uniwersalne |
| Robot Yamaha YK400XR |
|
Model robota: Yamaha YK400XR Prawidłowy zakres: promień 360MM Waga ładunku: 3 KG Główne funkcje: Robot wyjmuje dobrze rozmieszczone ogniwo elektryczne i wkłada je do wspornika (lub bez formy wspornika). Wydajność: 5000-6000 szt./godz Parametry techniczne: Szczegółowe informacje znajdują się w instrukcji obsługi Yamaha
Główne funkcje: Specjalne badania i rozwój systemu sterowania dla robota Yamaha Ręcznie ustaw współrzędne i działania robota Dopasuj robota Yamaha 4-osiowego / 6-osiowego Debugowanie jest proste, łatwe do nauczenia, łatwe do zrozumienia Na 7,5-calowym ekranie dotykowym wyświetlany jest aktualny stan System operacyjny: niezależne badania i rozwój firmy Bicester |
| Tester CCD | |
Zasilanie: AC220V ± 10% 0,6 kW 50 HZ ± 10% Kamera Hikvision 10 milionów HD System identyfikacji: niezależne badania i rozwój firmy Bicester Szerokość kamery: 420*300 MM lub mniej Urządzenie wykonawcze: komputer przemysłowy, oryginalny system WIN7 Główne funkcje: SPRAWDŹ i porównaj dodatnie i ujemne elektrody podłączonego ogniwa i zatrzymaj działanie, jeśli pozycja jest niewłaściwa lub polaryzacja jest z powrotem, czekając na ręczne potwierdzenie przed zwolnieniem Wydajność skanowania: ponad 6000 PCS komórek/H Podczas normalnej produkcji, każdy test, po zakwalifikowaniu, zrzuty ekranu zostaną przesłane do systemu MES Twojej firmy w celu zachowania (około 8 milionów każdy). Tryb interfejsu: serwer WWW Wyślij Wyślij: Wyślij w formacie szesnastkowym |
| Spawanie powierzchniowe | |
Główna funkcja: Automatyczne zgrzewanie punktowe dla jednej strony akumulatora Standardowy HEQUAN (Bicast), tranzystorowy zasilacz spawalniczy MDA8000B/MDB4000B, Opcjonalny zasilacz do zgrzewania punktowego tranzystora MIYACHI MDA8000B/MDB4000B Z funkcją wykrywania prądu, fałszywym spawaniem, alarmem przeciwpożarowym wybuchu Czteroosiowa czysta praca silnika serwo Dane współrzędnych spawania punktowego można importować za pomocą dysku U lub tablicy Dodatnie i ujemne prądy spawania można ustawić inaczej (specyfikacja zgrzewania punktowego) Pojedynczą komórkę można ustawić w określonej pozycji bez zgrzewania punktowego Chłodzenie igły do zgrzewania punktowego: standardowo z agregatem chłodniczym Standardowa obrotowa głowica spawalnicza, obrót plus minus 90 stopni (zakres plus minus 90 stopni, dowolne ustawienie) Opcjonalna funkcja automatycznego szlifowania igły spawalniczej Opcjonalna funkcja wykrywania nacisku igły spawalniczej Pobieranie i przesyłanie danych spawalniczych Tryb interfejsu: serwer WWW Wyślij: do wysłania jako ciąg znaków w formacie XML Wydajność zgrzewania punktowego: ponad 4500 sztuk ogniw/H (obliczona na podstawie dwóch czasów punktowych, 4 miejsc spawania dla elektrody dodatniej i 4 miejsc spawania dla elektrody ujemnej) Zgrzewanie punktowe niklu: 0,08-0,15 niklowanie lub czysty nikiel bez spawania rowkowego Zaleca się spawanie 0,15-0,2 niklowania lub czystego niklu z rowkiem dywersyjnym Spawanie wypukłe jest zalecane do niklowania powyżej 0,2mm -0,5 lub czystego niklu |
| Odwróć formę | |
Główna funkcja: Zamień formę w automatyczne zgrzewanie punktowe po stronie B Wydajność obrotu: 20 S/czas |
| spawanie powierzchniowe B | |
Tak samo jak powierzchnia A Można dostosować do spawania jednostronnego lub dwustronnego |
| Manipulator pobierania baterii | |
Główne funkcje: Wyjmij zgrzaną punktowo baterię i przenieś ją na linię obiegową lub linię montażową Wydajność: 20 S/czas
|
Często zadawane pytania
Odp .: Jak mogę potwierdzić, że jesteś producentem?
B: 1) Wyraźne zdjęcie z recepcji z naszą nazwą fabryczną.
2) Rozmowy wideo w godzinach pracy, nie jest wymagana wcześniejsza rezerwacja.
3) W dowolnym momencie agent odwiedza fabrykę, nie jest wymagana wcześniejsza rezerwacja.
4) Zapytaj o postęp produkcji w dowolnym momencie, dostarczaj zdjęcia i filmy itp.
5) Profesjonalni inżynierowie rozwiązujący problemy serwisowe po sprzedaży.
Odp .: Jakie rodzaje maszyn możemy wykonać?
B: Wszystkie rodzaje maszyn do montażu akumulatorów. Testowanie ogniw, przyklejanie papieru izolacyjnego, sortowanie, spawanie, testowanie, starzenie.
Do ogniw cylindrycznych/pryzmatycznych/polimerowych, ręcznych i automatycznych, pojedyncza maszyna i linia produkcyjna.
Odp .: Czy możesz mi pomóc założyć roślinę?
B: Tak, proszę podać szczegóły dotyczące surowców i produktów, wymagania dotyczące wydajności, budżet, wyślemy Ci plan. Jeśli potrzebujesz, możemy również przedstawić Ci niektórych dostawców surowców.
Odp .: Czy wspierasz serwis posprzedażny?
B: Tak, po zakupie BT - 2113B Automatyczna linia produkcyjna akumulatorów litowo-jonowych 18650/21700/32650 Cylindryczne magazynowanie energii / zasilanie będziemy mieć profesjonalistów do zainstalowania i przeszkolenia, a gwarancja wynosi dwa lata.Eksportowane do Europy i Stanów Zjednoczonych, krajów Azji Południowo-Wschodniej, znajduje się strona w Indiach
Odp .: Jak możemy rozwiązać problemy z maszyną?
B: Zalety fabryczne, mamy inżynierów i produkujemy maszyny.
1) Zorganizujemy inżyniera, który będzie się z Tobą komunikował, gdy otrzymamy Twoją wiadomość. Poprowadzi Cię do rozwiązania problemu przez rozmowę wideo lub wiadomości.
2) Jeśli problem został spowodowany uszkodzeniem komponentu, wyślemy ci nowy komponent. Po otrzymaniu poprowadzimy Cię przez rozmowę wideo, jak go zainstalować.
