ISO9001 Automatyczna linia montażowa akumulatora litowo-jonowego 5000 sztuk / h

opis produktu

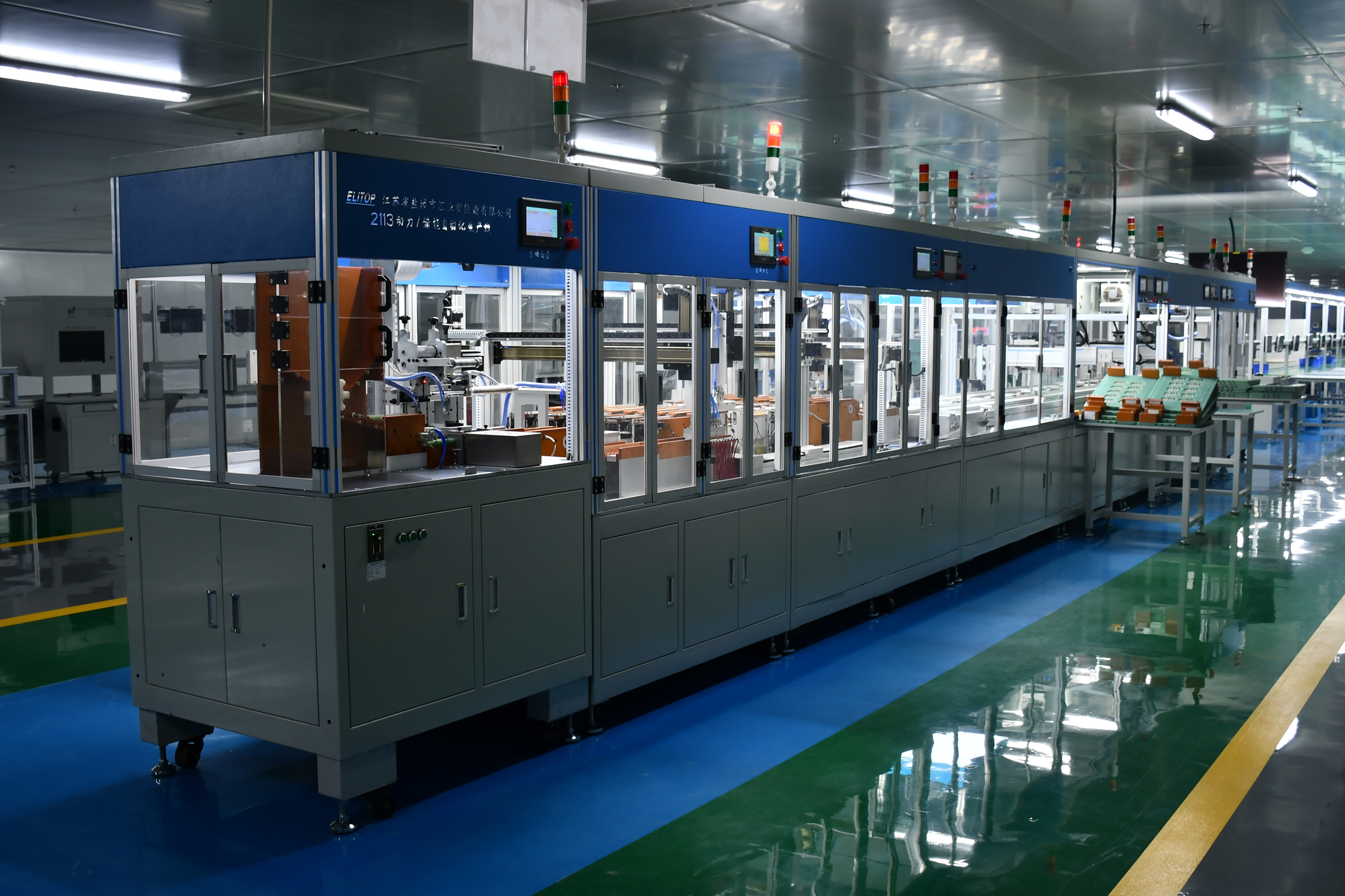

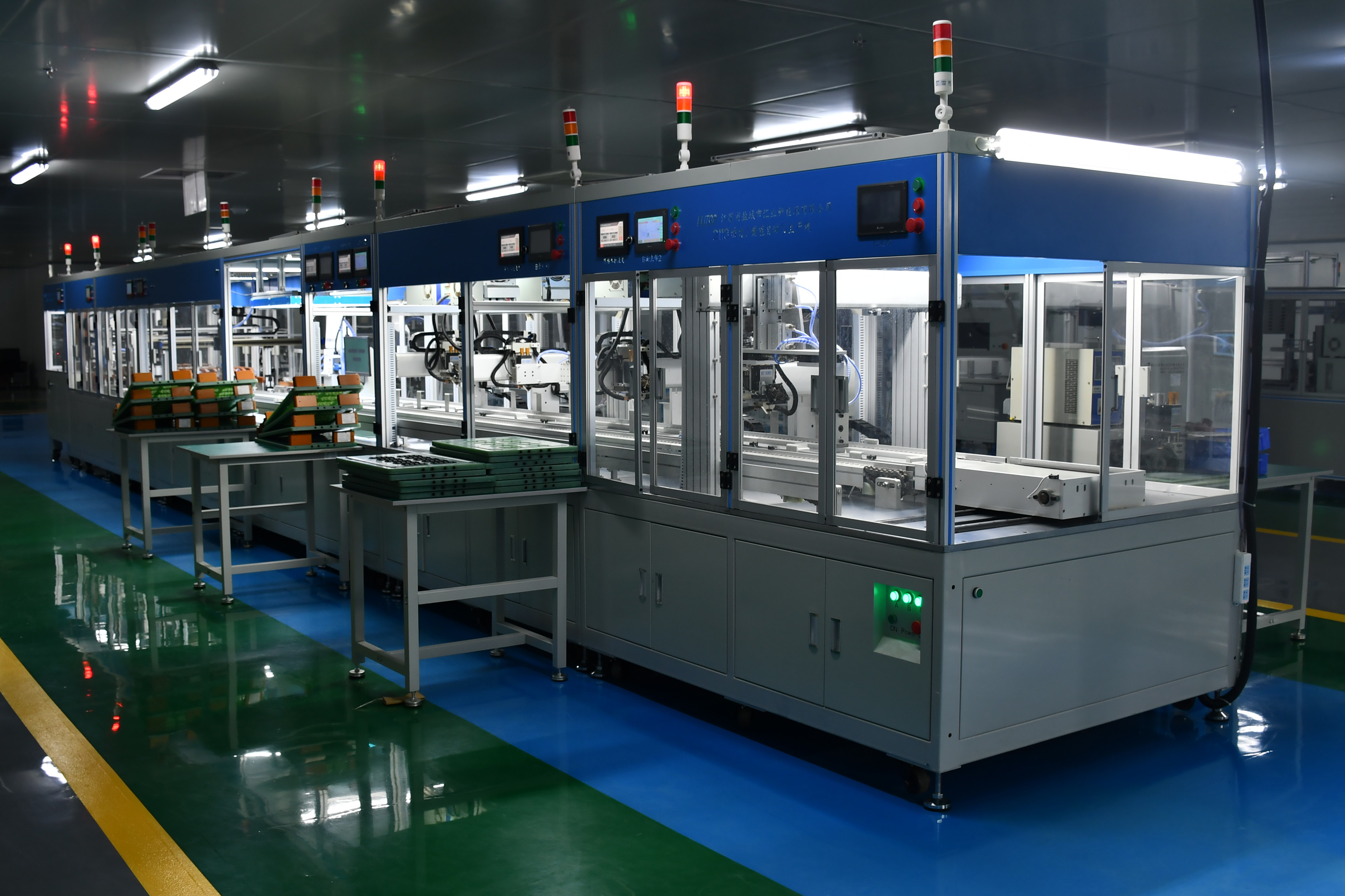

Automatyczna linia do montażu akumulatorów litowych 5000 sztuk na godzinę

Nazwa urządzenia: Automatyczna linia produkcyjna akumulatora do przechowywania energii

Specyfikacja modelu: BT-2113-18650

I. Zakres zastosowania i wprowadzenie funkcji

1. Zakres zastosowania:

Stosowany głównie w modułach akumulatorów samochodowych.W pełni zautomatyzowana produkcja akumulatora zasilającego, akumulatora energii, akumulatora do elektronarzędzi i innych akumulatorów aplikacyjnych

2. Tylko 3 operatorów jest wymaganych do obsługi akumulatora od skrzynki do zakończenia spawania.Ze względu na różnicę w technologii niektóre stanowiska nie mogą być obsługiwane przez maszyny, więc liczba operatorów jest różna

3, opcjonalna funkcja skanowania komórki, stan danych komórki we wsporniku lub połączonej baterii, dane baterii mogą być śledzone, mogą być również używane jako porównanie OCV komórek, wybierz wadliwe produkty

4, 4-osiowe automatyczne wsparcie robota Yamaha, stabilna i niezawodna wydajność

5, wykorzystując identyfikację polaryzacji baterii CCD serii Hikvision, aby upewnić się, że bateria jest we wsporniku bez zjawiska błędu polaryzacji.

6, zastosowanie mechanizmu łączenia rozstawu ogniw, odpowiedniego do różnych rozstawów baterii, w celu rozwiązania problemu otwierania wielu opraw ze względu na różne rozstawy

7. Użyj 2 zestawów lasera, aby wyczyścić plamy na powierzchniach anody i katody ogniwa, aby zapewnić jakość spawania

8. Funkcje obsługi urządzenia:

18650 Automatyczna komórka pudełkowa (10*10) automatyczne podawanie → automatyczne okleina → automatyczne skanowanie kodu →

Automatyczne sortowanie (10 stopni OK, pierwszy bieg NG) → automatyczne sortowanie komórek → automatyczne skanowanie → robot do wspornika → CCD wykrywanie biegunów dodatnich i ujemnych → czyszczenie laserowe Strona A → obrót formy 1 → Zgrzewanie punktowe po stronie A 1 → Zgrzewanie punktowe na stronie A 2→ obrót formy 2→ Zgrzewanie punktowe na stronie B 2→ Zgrzewanie punktowe na stronie B 2→ Automatycznie wyjmij pokrywę → automatycznie wyjmij baterię → Linia montażu półfabrykatów baterii (wykrywanie wyglądu zgrzewania punktowego → Akcesoria do pasty → połączenie płyty ochronnej → kształtowanie → kompleksowy test wydajności itp.)

9. Maksymalny skok urządzenia: 430 mm w kierunku osi X, 270 mm w kierunku osi X, 21 rdzeni w kierunku osi X i 13 rdzeni w kierunku osi X w rozstawie 20,5 mm

10. Wydajność produkcji: 5000-6000 sztuk / H

Wprowadzenie do kombinacji sprzętu

Rozdział 1

◎ Elektryczna część rdzenia): 18650 automatyczny rdzeń elektryczny (10 * 10) automatyczne podawanie, jednorazowe 6

Pudełko (komórka 600PCS18650)

◎ Automatyczna podkładka wykończeniowa

◎ Automatyczne skanowanie kodu → automatyczne sortowanie części (10 plików OK, jeden plik NG, 2/3/4/5 można ustawić jako ten sam plik, zwiększyć liczbę pamięci komórek, każde gniazdo to 100 sztuk, dwa gniazda są takie same plik, następnie 200 SZTUK, 3 gniazda są w tym samym pliku, a następnie 300 SZTUK)

Rozdział 2

◎ Automatyczne skanowanie kodów → automatyczne odstępy → robot w uchwycie → Wykrywanie dodatniej i ujemnej elektrody akumulatora CCD → Czyszczenie laserowe po stronie A (opcja) → Obrót formy 1 → Czyszczenie laserowe po stronie B (opcja) → Zgrzewanie punktowe po stronie A 1 → Zgrzewanie punktowe na Stronie A 2→ Obrót formy 2→ Zgrzewanie punktowe na Stronie B 2→ Zgrzewanie punktowe na Stronie B 2→ Automatycznie zdejmij pokrywę → automatycznie wyjmij baterię → Linia montażu półproduktów akumulatorowych (wykrywanie wyglądu zgrzewania punktowego → wklej akcesoria

→ Połączenie płyty ochronnej → kształtowanie → kompleksowy test wydajności itp.)

Rozdział 3

◎ Jedna linia cyklu dla formy łańcuchowej o podwójnej prędkości

◎ 15 zestawów nośnika formy do zgrzewania punktowego (L530*380MM)

◎ 15 zestawów górnych i dolnych pokryw formy do zgrzewania punktowego dla każdego modelu akumulatora

Linia wyjściowa półproduktu akumulatora * 1

◎ Jedna linia zwrotna dla górnego nośnika formy

Jednostka 4

Linia cyklu montażu łańcucha o podwójnej prędkości * 1 (metr L16.5 * W1.3 * H2)

Bt-2410a, tester rezystancji wewnętrznej serii 24 (całkowity/szeregowy) * 1 zestaw (opcjonalnie)

◎ Dwupozycyjne laserowe zgrzewanie punktowe * 1 zestaw (płyta ochronna i linia kontrolna B + B-)

◎ BT-85V05C50F Wszechstronny tester wydajności akumulatora

Rozdział 5

◎ Elektroniczny system Kanban MES (jeden dla serwera głównego, jeden dla głównego ekranu wyświetlacza, jeden dla podkanbanu SOP, jeden dla każdej stacji)

◎ Eliminator elektrostatyczny *2

◎ Zamontuj pierścień statyczny linii cyklu i alarm statyczny, 1 zestaw dla każdej stacji

Schemat przepływu produkcji

Schemat układu wyposażenia

Uwaga: automatyczna linia produkcyjna akumulatora zasilania/magazynowania energii BT-2113 L16.5*W1.5* 1.76m

Linia montażowa cyklu łańcuchowego o podwójnej prędkości L16.5 * W1.3 * 2M

Uwaga: automatyczna linia produkcyjna akumulatora zasilania/magazynowania energii BT-2113 L16.5*W1.5* 1.76m

Linia toczenia L4,6 * W1,8 H0,8 M

Linia montażowa cyklu łańcuchowego o podwójnej prędkości L16.5 * W1.3 * 2M

Po piąte, wymagania dotyczące środowiska sprzętowego

1, zasilanie: AC380V ± 10%, 30KW 50HZ ± 10%

2, źródło gazu: 0,4-0,8 mpa, bez mgły wodnej, bez zanieczyszczeń

3, temperatura otoczenia: 10-45 ℃

4, wilgotność otoczenia: nie więcej niż 85r.h (bez kondensacji wilgoci)

5, środowisko bez silnych wibracji, bez gazów żrących i łatwopalnych i wybuchowych;

Zalety i wady sprzętu

1, automatyczna linia produkcyjna do magazynowania energii / energii BT-2113, nowa branża baterii energetycznych, aby spełnić marzenie o wysokiej klasy automatycznej fabryce produkcyjnej

2, automatyczna linia produkcyjna do przechowywania energii / energii BT-2113, kompatybilna z rozmiarem baterii, z zastrzeżeniem 18650, kierunek osi X 21 rdzeni (430 MM), kierunek osi Y 13 rdzeni (270 MM)

3, automatyczna linia produkcyjna do magazynowania energii / energii BT-2113, może być podzielona na segmenty, niezależne zastosowanie, może być również używana w połączeniu

4, automatyczny standard linii: standardowy typ z zasilaczem do zgrzewania punktowego BT-8000A, opcjonalny standard serii Miaji z robotem Yamaha, standard z akcesoriami do skanowania kodu Gene, standard z maszyną do znakowania radu, maszyna do czyszczenia laserem radowym.

5, automatyczna linia produkcyjna do magazynowania energii / energii BT-2113, kompaktowa konstrukcja, rozsądna konstrukcja, całkowity rozmiar (od automatycznego na rdzeniu do automatycznego zgrzewania punktowego): L16500MM * W1500MM * H1760MM, linia cyklu montażu akumulatora została zaprojektowana jako L16500MM*W1300MM*H2000MM, który jest kompatybilny z dużymi i małymi fabrykami, a bezproblemowe dokowanie można uzyskać między każdą sekcją bez zmiany struktury.

6. Linia do montażu półproduktów akumulatorowych (wykrywanie wyglądu zgrzewania punktowego → akcesoria do pasty → połączenie płyty ochronnej → kształtowanie → kompleksowy test wydajności itp.): zgodnie z różnymi wymaganiami produktu i wymaganiami rysunków akcesoriów.

7, produkcja linii automatycznej firmy, wydajność do: 5000-6000szt/h (w zależności od równowagi pozycji ogniw), stabilna jakość, niska awaryjność.

8, wysoki stopień inteligentnego sprzętu, proste debugowanie, łatwe do nauczenia i zrozumienia.

Serwis pogwarancyjny

1. Strona A jest zobowiązana do bezpłatnego szkolenia użytkowników sprzętu Strony B w zakresie instalacji, debugowania, użytkowania i konserwacji, aby zapewnić, że operatorzy nabywcy mogą działać normalnie i niezależnie, a personel konserwacyjny może samodzielnie rozwiązywać typowe problemy

2. Okres gwarancji na sprzęt wynosi dwa lata.Strona A odpowiada za trzy gwarancje zgodnie z krajowymi przepisami ustawowymi i wykonawczymi.Po wygaśnięciu gwarancji, dożywotnia konserwacja, a po kosztach zapewnienie części zamiennych i zużywających się.Jeśli problem zostanie rozwiązany poza zakładem, dostawca udzieli wyraźnej odpowiedzi e-mailem lub pisemnie w ciągu 4 godzin
