Jedna stacja 18650/21700/32650 Linia do produkcji baterii cylindrycznych

opis produktu

18650/21700/32650 bateria cylindryczna linia produkcyjna jednej stacji z wysoką techniką i dwuletnią gwarancją

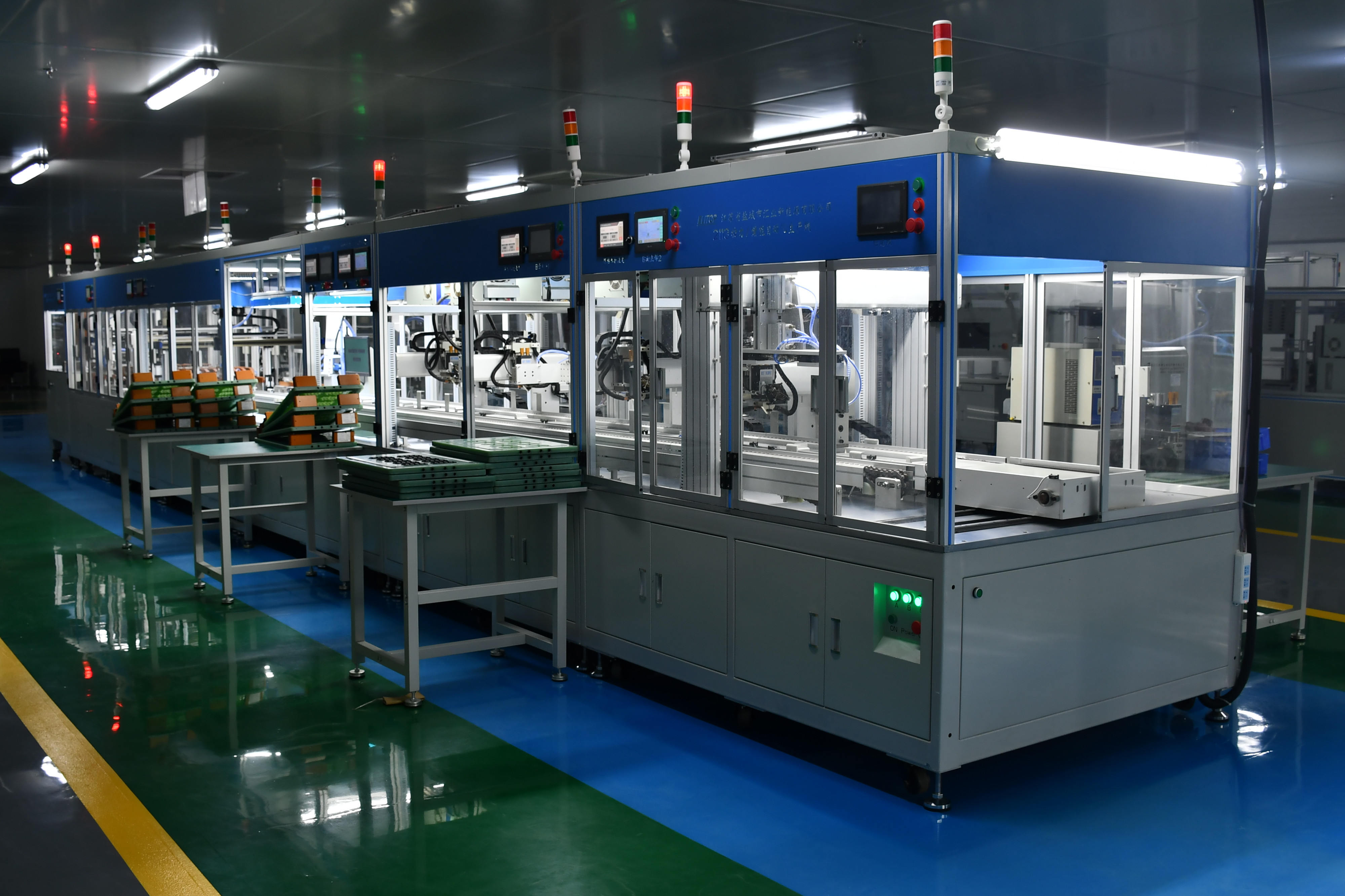

Nazwa urządzenia: Automatyczna linia produkcyjna akumulatora do przechowywania energii

Wprowadzenie do kombinacji sprzętu

Rozdział 1

◎ Elektryczna część rdzenia): 18650 automatyczny rdzeń elektryczny (10 * 10) automatyczne podawanie, jednorazowe 6

Pudełko (komórka 600PCS18650)

◎ Automatyczna podkładka wykończeniowa

◎ Automatyczne skanowanie kodu → automatyczne sortowanie części (10 plików OK, jeden plik NG, 2/3/4/5 można ustawić jako ten sam plik, zwiększyć liczbę pamięci komórek, każde gniazdo to 100 sztuk, dwa gniazda są takie same plik, następnie 200 SZTUK, 3 gniazda są w tym samym pliku, a następnie 300 SZTUK)

Rozdział 2

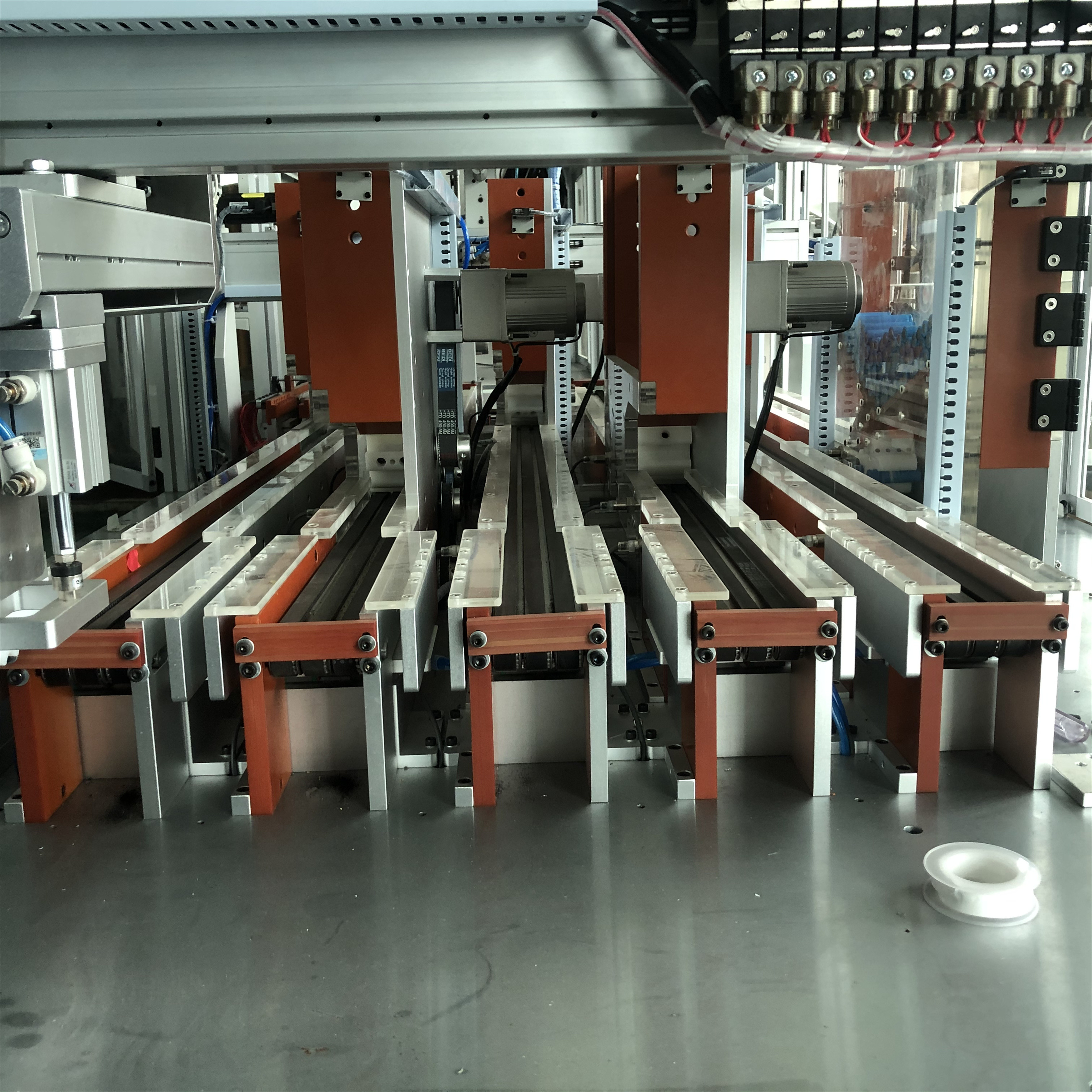

◎ Automatyczne skanowanie kodów → automatyczne odstępy → robot w uchwycie → Wykrywanie dodatniej i ujemnej elektrody akumulatora CCD → Czyszczenie laserowe po stronie A (opcja) → Obrót formy 1 → Czyszczenie laserowe po stronie B (opcja) → Zgrzewanie punktowe po stronie A 1 → Zgrzewanie punktowe na Stronie A 2→ Obrót formy 2→ Zgrzewanie punktowe na Stronie B 2→ Zgrzewanie punktowe na Stronie B 2→ Automatycznie zdejmij pokrywę → automatycznie wyjmij baterię → Linia montażu półproduktów akumulatorowych (wykrywanie wyglądu zgrzewania punktowego → wklej akcesoria

→ Połączenie płyty ochronnej → kształtowanie → kompleksowy test wydajności itp.)

Rozdział 3

◎ Jedna linia cyklu dla formy łańcuchowej o podwójnej prędkości

◎ 15 zestawów nośnika formy do zgrzewania punktowego (L530*380MM)

◎ 15 zestawów górnych i dolnych pokryw formy do zgrzewania punktowego dla każdego modelu akumulatora

Linia wyjściowa półproduktu akumulatora * 1

◎ Jedna linia zwrotna dla górnego nośnika formy

Jednostka 4

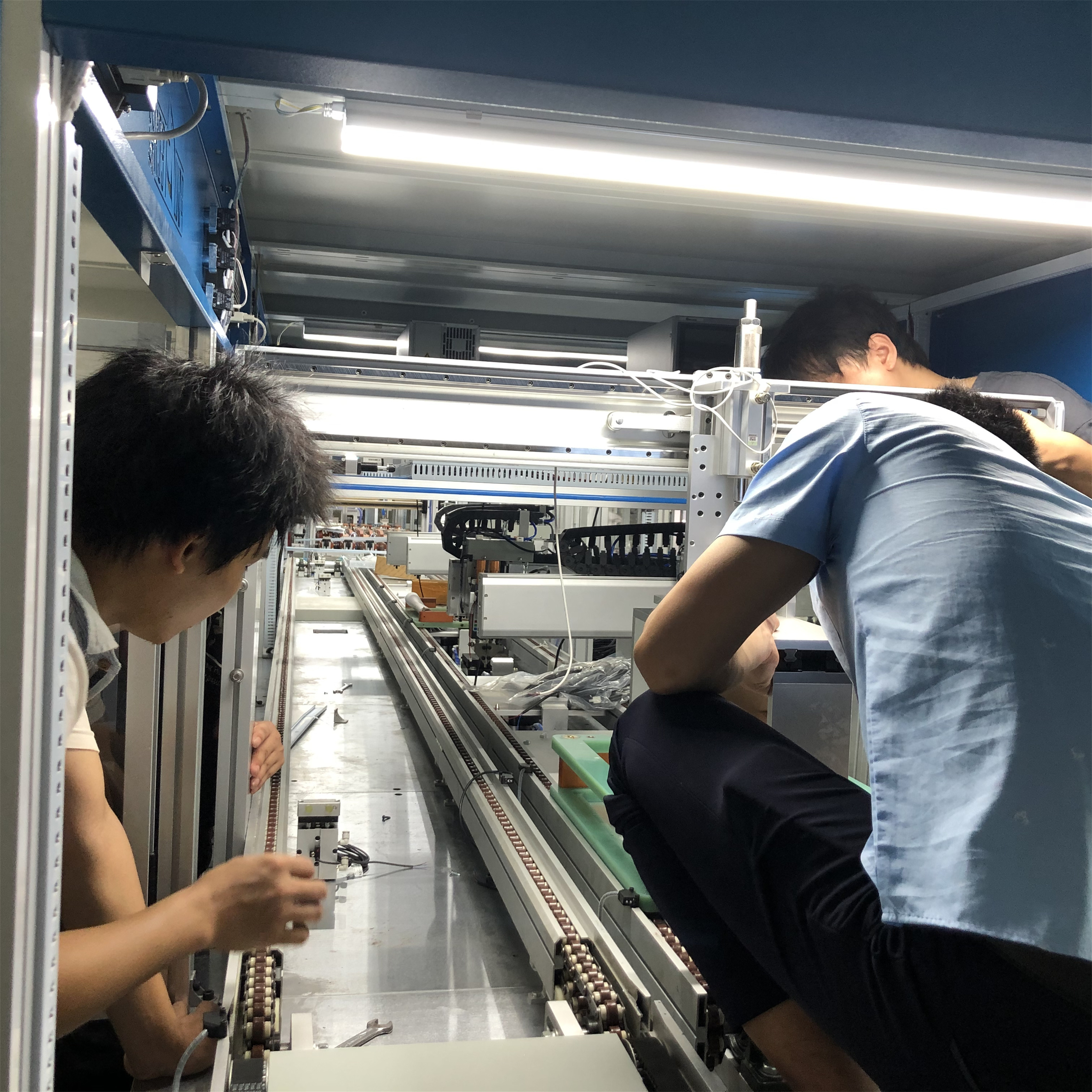

Linia cyklu montażu łańcucha o podwójnej prędkości * 1 (metr L16.5 * W1.3 * H2)

Bt-2410a, tester rezystancji wewnętrznej serii 24 (całkowity/szeregowy) * 1 zestaw (opcjonalnie)

◎ Dwupozycyjne laserowe zgrzewanie punktowe * 1 zestaw (płyta ochronna i linia kontrolna B + B-)

◎ BT-85V05C50F Wszechstronny tester wydajności akumulatora

Rozdział 5

◎ Elektroniczny system Kanban MES (jeden dla serwera głównego, jeden dla głównego ekranu wyświetlacza, jeden dla podkanbanu SOP, jeden dla każdej stacji)

◎ Eliminator elektrostatyczny *2

◎ Zamontuj pierścień statyczny linii cyklu i alarm statyczny, 1 zestaw dla każdej stacji

Schemat przepływu produkcji

Schemat układu wyposażenia

Uwaga: automatyczna linia produkcyjna akumulatora zasilania/magazynowania energii BT-2113 L16.5*W1.5* 1.76m

Linia montażowa cyklu łańcuchowego o podwójnej prędkości L16.5 * W1.3 * 2M

Uwaga: automatyczna linia produkcyjna akumulatora zasilania/magazynowania energii BT-2113 L16.5*W1.5* 1.76m

Linia toczenia L4,6 * W1,8 H0,8 M

Linia montażowa cyklu łańcuchowego o podwójnej prędkości L16.5 * W1.3 * 2M

Po piąte, wymagania dotyczące środowiska sprzętowego

1, zasilanie: AC380V ± 10%, 30KW 50HZ ± 10%

2, źródło gazu: 0,4-0,8 mpa, bez mgły wodnej, bez zanieczyszczeń

3, temperatura otoczenia: 10-45 ℃

4, wilgotność otoczenia: nie więcej niż 85r.h (bez kondensacji wilgoci)

5, środowisko bez silnych wibracji, bez gazów żrących i łatwopalnych i wybuchowych;

Serwis pogwarancyjny

1. Strona A jest zobowiązana do bezpłatnego szkolenia użytkowników sprzętu Strony B w zakresie instalacji, debugowania, użytkowania i konserwacji, aby zapewnić, że operatorzy nabywcy mogą działać normalnie i niezależnie, a personel konserwacyjny może samodzielnie rozwiązywać typowe problemy

2. Okres gwarancji na sprzęt wynosi dwa lata.Strona A odpowiada za trzy gwarancje zgodnie z krajowymi przepisami ustawowymi i wykonawczymi.Po wygaśnięciu gwarancji, dożywotnia konserwacja, a po kosztach zapewnienie części zamiennych i zużywających się.Jeśli problem zostanie rozwiązany poza zakładem, dostawca udzieli wyraźnej odpowiedzi e-mailem lub pisemnie w ciągu 4 godzin
